带拍照录像的室内机解决方案
一、方案概述和卖点
1. 提升产品性能和体验，提升公司核心竞争力；
2. 支持与门铃主机的多种连接方式，使用拍照模块后可以实现拍照功能和图片查看
功能，MP3播放功能；
3. 独家具有3D的真彩色（1677万色）的绚丽UI效果，内置RTC实时时钟功能，可以
实现模拟钟、万年历等高难度UI显示效果；
4. 核心板可以支持各种数字屏、模拟屏、sRGB屏、数值TCON屏、CPU屏等，可以
在不修改外壳的情况下快速形成量产产品；
5. 核心板模块无需增加元件可以直接支持电阻式触摸屏;
6. 核心板高集成化，大大减少了PCB面积，减少元器件的焊接，同时降低了生产成本;
7. 全板使用进口元器件和进口高品质主控、存储器，保证安防领域的高稳定性要求
8. 支持SD卡和U盘存储和数据读取
9. 可以用于独户型、楼宇型对讲
二、硬件架构图

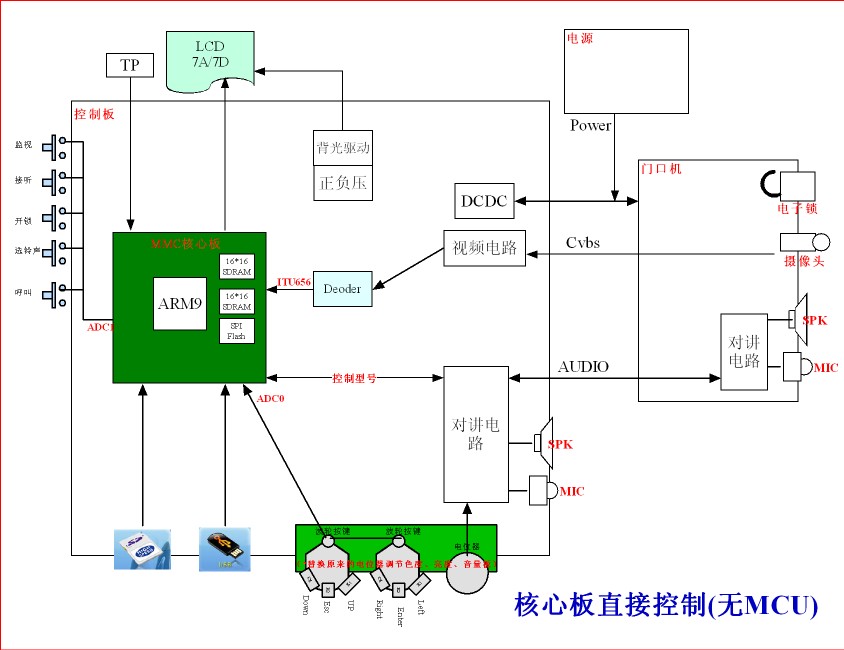

1. 不带单片机控制——该方式可以直接使用控制板指定的IO实现整个系统控制
信号说明：
按键信号定义（串行按键）
KEY NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | AD0-UP | IN | 菜单控制“上”按键 | |
2 | AD0-DW | IN | 菜单控制“下”按键 | |
3 | AD0-ESC | IN | 菜单控制“返回”按键，长按“监控”键 | |
4 | AD0-LEFT | IN | 菜单控制“左”按键 | |
5 | AD0-RIGHT | IN | 菜单控制“右”按键 | |
6 | AD0-ENT | IN | 菜单控制“确认”按键，长按“拍照”键 | |
7 | AD1-MONITOR | IN | 面板“监控”键，按下监控门口 | |
8 | AD1-TALK | IN | 面板“通话”键，按下与主机对讲 | |
9 | AD1-UNLOCK | IN | 面板“开锁”键，按下开锁 | |
10 | AD1-MUSIC | IN | 面板“音乐”键，按下切换铃声 | |
11 | AD1-CALL | IN | 面板“呼叫”键，按下呼叫分机 |
控制信号定义
SIGNAL NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | MIC-CS | OUT | 麦克风使能，通话时高有效 | |
2 | AUDIO-CS | OUT | 声音使能，振铃、通话、监控、选曲时高有效 | |
3 | PWR-ENABLE | OUT | 提供门口机电源，振铃、监控、通话时高有效 | |
4 | CALL-RX | IN | 门口机/主机呼叫信号，为低时触发振铃和开机 | |
5 | CALL-TX | OUT | 分机呼叫信号，高有效 | |
6 | OPEN | OUT | 开锁控制信号，高有效 | |
7 | AUDIO-OUT-R | OUT | MP3声音右声道输出（模拟信号） | |
8 | AUDIO-OUT-L | OUT | MP3声音左声道输出（模拟信号） |
电阻触摸屏控制信号定义
SIGNAL NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | X+ | OUT | 电阻触摸屏X坐标正极 | |
2 | X- | OUT | 电阻触摸屏X坐标负极 | |
3 | Y+ | OUT | 电阻触摸屏Y坐标正极 | |
4 | Y- | IN | 电阻触摸屏Y坐标负极 |

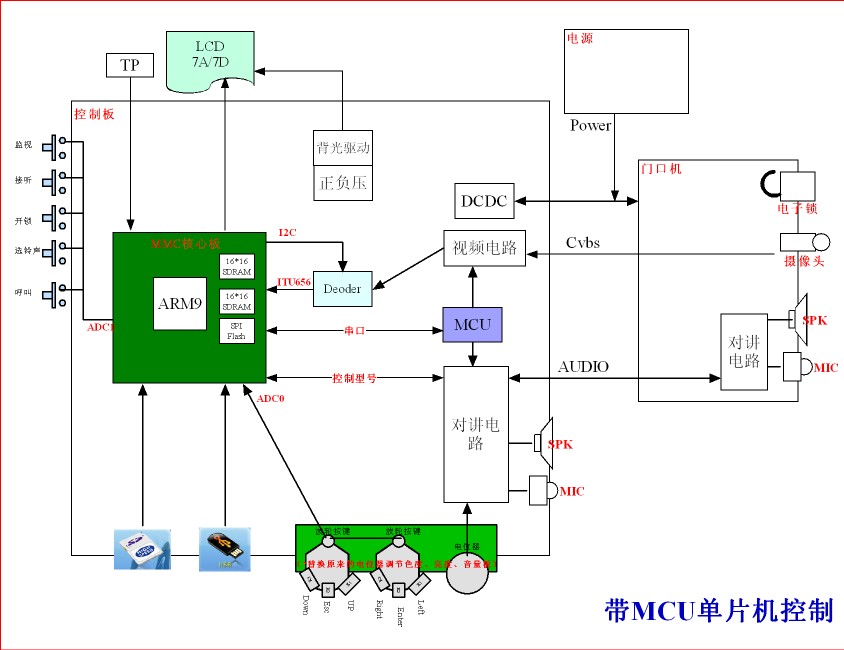

2.带单片机控制——该方式可以通过原来的单片机实现整个系统的控制
信号说明：
通信信号定义
SIGNAL NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | TXD | OUT | UART发送信号，波特率9600 | |
2 | RXD | IN | UART接收信号，波特率9600 |
按键信号定义（串行按键）
KEY NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | AD0-UP | IN | 菜单控制“上”按键 | |
2 | AD0-DW | IN | 菜单控制“下”按键 | |
3 | AD0-ESC | IN | 菜单控制“返回”按键，长按“监控”键 | |
4 | AD0-LEFT | IN | 菜单控制“左”按键 | |
5 | AD0-RIGHT | IN | 菜单控制“右”按键 | |
6 | AD0-ENT | IN | 菜单控制“确认”按键，长按“拍照”键 |
电阻触摸屏控制信号定义
SIGNAL NAME | TYPE | FUNCTION DESCRIPTION | NOTE | |
1 | X+ | OUT | 电阻触摸屏X坐标正极 | |
2 | X- | OUT | 电阻触摸屏X坐标负极 | |
3 | Y+ | OUT | 电阻触摸屏Y坐标正极 | |
4 | Y- | IN | 电阻触摸屏Y坐标负极 |
默认串口协议说明（协议可定制）：
1. 串口配置：
波特率：9600
数据位：8
停止位：1
校验位：无
流控制：无
2. 目前定义的串口命令与说明：
1) 状态控制
0x21：切换到视频呼叫界面。将根据拍照设置，是否自动拍照
0x22：切换到视频监控界面。可手动拍照，但不会自动拍照
0x23：切换到当前设置的待机界面。在视频模式下有效。
0x24：在视频呼叫/监控界面下，进行视频拍照储存。
2) 按键模拟
0x30~0x37：指定的命令对应上面的几个按键

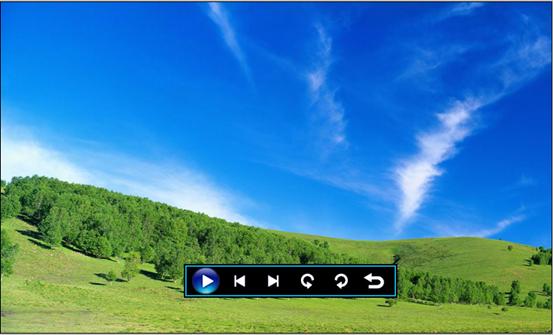

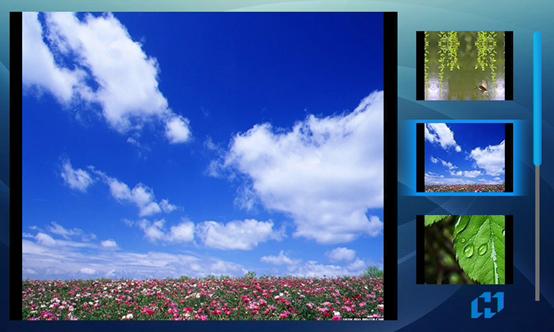

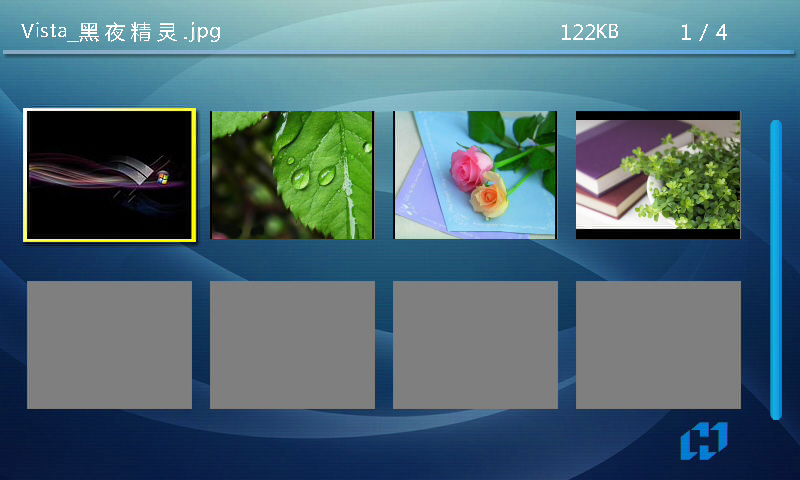

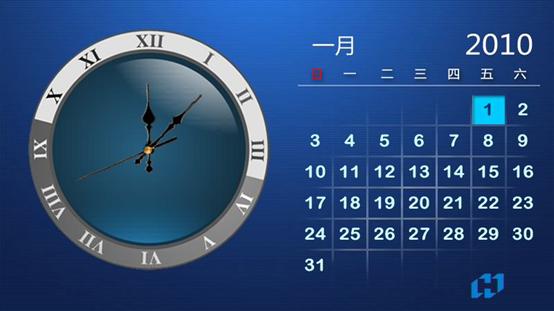

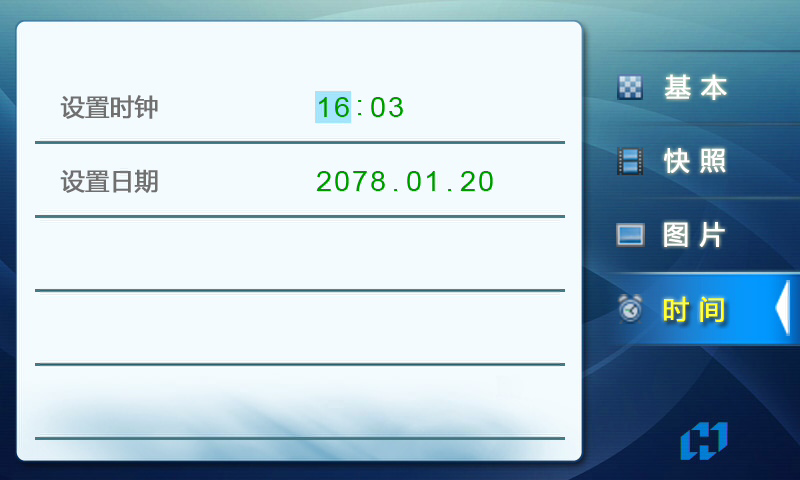

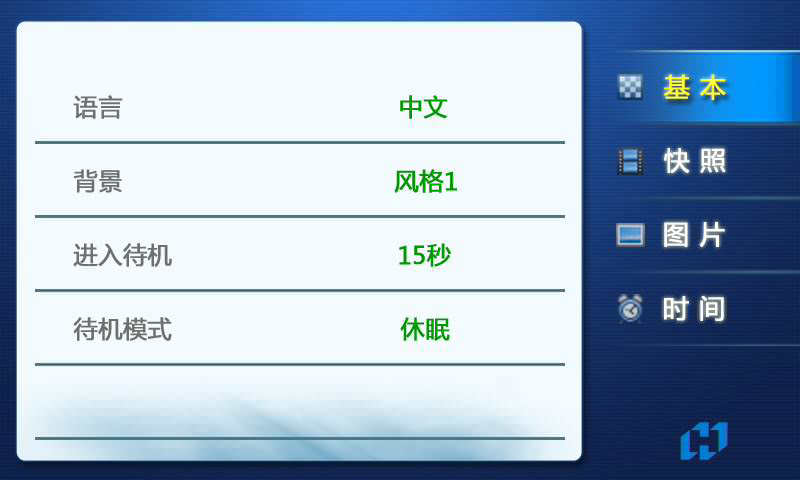

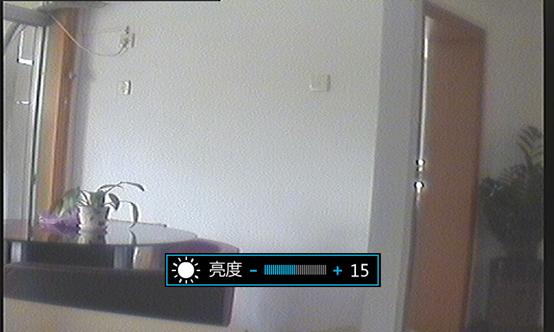

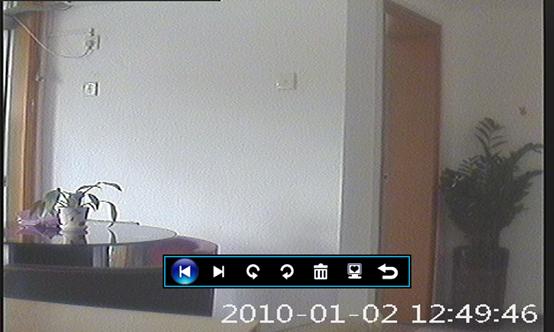

四、软件界面效果图
更多详细规格，请与销售代表联系～！
